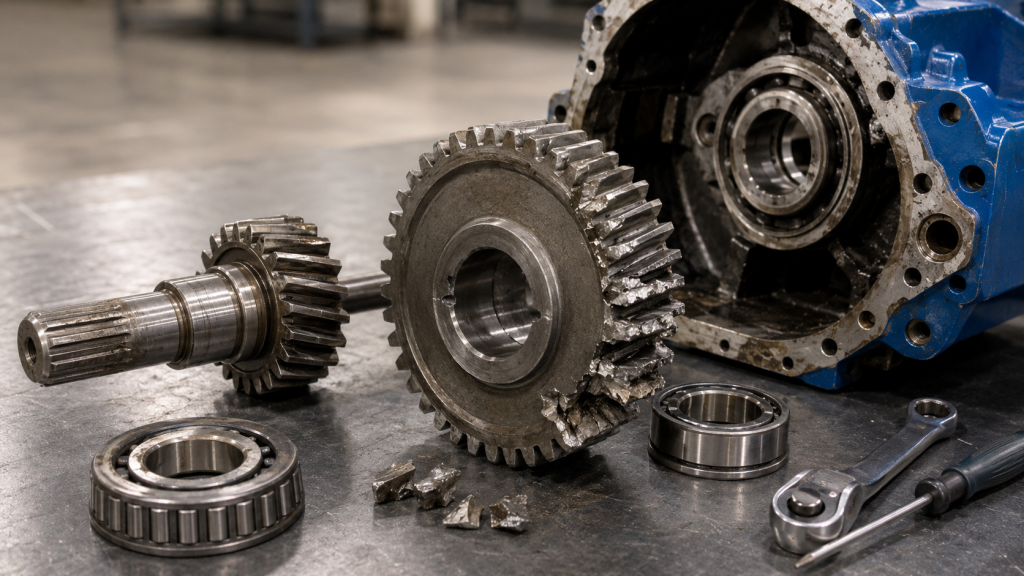

Reparación de reductores con engranajes dañados: desgaste, dientes quebrados y alternativas
Los engranajes dañados son una de las fallas más críticas en un reductor industrial. En esta guía revisamos cómo identificar desgaste, dientes quebrados, picaduras, ruido anormal y qué alternativas existen: reparar, fabricar componentes, reemplazar el conjunto o cambiar el reductor completo.
En simple
Un engranaje dañado no debe evaluarse solo mirando si todavía gira. Hay que revisar el estado de los dientes, el patrón de contacto, el juego entre engranajes, la lubricación, los rodamientos y la carga real de trabajo.
Si el daño es leve, puede evaluarse reparación.
Si hay dientes quebrados, fisuras o desgaste severo, normalmente se debe fabricar o reemplazar el componente.
Si el daño se repite, hay que buscar la causa raíz antes de volver a armar el reductor.
Introducción
Los engranajes son componentes clave dentro de un reductor industrial. Son los encargados de transmitir el movimiento, reducir la velocidad y aumentar el torque disponible en la salida. Cuando presentan desgaste, dientes quebrados, picaduras o contacto irregular, el reductor puede perder eficiencia, generar ruido, vibrar o fallar por completo.
El daño en los engranajes no siempre aparece de un día para otro. Muchas veces comienza con lubricación deficiente, desalineación, sobrecarga, contaminación del aceite o rodamientos en mal estado. Por eso, antes de reparar o reemplazar, es importante entender qué falló y por qué.
Qué debes revisar
Antes de definir una reparación, conviene revisar el estado completo del conjunto interno.
| Revisión | Qué observar |
|---|---|
| Dientes del engranaje | Desgaste, picaduras, fisuras, deformación o dientes quebrados |
| Patrón de contacto | Si trabaja centrado, en borde o de forma irregular |
| Backlash o juego | Exceso de juego o engrane demasiado ajustado |
| Rodamientos | Ruido, holgura, temperatura o daño visible |
| Ejes | Desgaste, marcas, deformación o juego |
| Lubricación | Nivel, viscosidad, contaminación o presencia de partículas metálicas |
| Carcasa | Alojamiento de rodamientos, fisuras o deformación |
Un engranaje puede dañarse por sí mismo, pero muchas veces el problema viene desde otra parte del reductor.
Tipos de daño en engranajes
No todos los daños significan lo mismo. Algunos permiten una reparación controlada y otros indican que el componente debe reemplazarse.
| Tipo de daño | Qué puede indicar |
|---|---|
| Desgaste uniforme | Uso prolongado, lubricación deficiente o carga constante |
| Picaduras superficiales | Fatiga de contacto o contaminación del aceite |
| Picaduras profundas | Daño avanzado y riesgo de falla mayor |
| Diente quebrado | Sobrecarga, golpe, fatiga o bloqueo del sistema |
| Fisuras | Riesgo crítico de fractura |
| Desgaste en borde | Desalineación o mal contacto |
| Marcas de calor | Lubricación deficiente, sobrecarga o fricción excesiva |
Mientras más profundo sea el daño, menor será la confiabilidad del engranaje recuperado.
Cálculo rápido: relación de engranajes
Cuando se evalúa fabricar o reemplazar un engranaje, es importante mantener la relación de transmisión original.
Relación = número de dientes del engranaje conducido / número de dientes del engranaje conductor
Ejemplo:
| Componente | Dientes |
|---|---|
| Engranaje conductor | 20 |
| Engranaje conducido | 80 |
Relación = 80 / 20
Relación = 4:1
Si el motor gira a 1470 rpm, la velocidad estimada después de esa etapa sería:
RPM salida = 1470 / 4
RPM salida = 367,5 rpm
Este cálculo ayuda a validar que el engranaje fabricado o reemplazado mantenga la velocidad esperada del sistema.
Cuándo conviene reparar
La reparación puede ser viable cuando el daño es leve, superficial o está asociado a componentes reemplazables.
Por ejemplo:
- Desgaste leve en dientes.
- Contacto corregible.
- Rodamientos dañados, pero engranajes recuperables.
- Sellos o lubricación deficientes.
- Juego fuera de rango, pero ajustable.
- Sin dientes quebrados.
- Sin fisuras visibles.
- Sin pérdida importante del perfil del diente.
En estos casos, la reparación debe incluir revisión de rodamientos, sellos, limpieza interna, lubricación correcta y control del engrane antes de volver a operar.
Cuándo conviene fabricar engranajes
La fabricación puede ser una alternativa cuando el engranaje original no está disponible o el plazo de importación es demasiado largo.
Se evalúa especialmente cuando:
- El reductor es antiguo o descontinuado.
- No existen repuestos originales.
- El cliente necesita recuperar un equipo especial.
- El engranaje dañado permite levantar medidas.
- Existe información técnica suficiente.
- El plazo de fabricación es mejor que comprar un reductor nuevo.
- La carcasa y el resto del conjunto están en buen estado.
Para fabricar correctamente, normalmente se deben levantar datos como número de dientes, módulo o paso, ancho de cara, diámetro exterior, diámetro interior, ángulo de presión, material, dureza y tratamiento térmico.
Tabla rápida de decisión
| Condición encontrada | Recomendación |
|---|---|
| Desgaste leve y contacto aceptable | Evaluar reparación |
| Rodamientos dañados y engranajes sanos | Reparar conjunto interno |
| Picaduras superficiales | Evaluar según profundidad y carga |
| Picaduras profundas | Reemplazar o fabricar |
| Diente quebrado | Reemplazar o fabricar |
| Fisuras visibles | Reemplazar |
| Engranaje sin repuesto disponible | Fabricar según levantamiento técnico |
| Falla repetitiva | Buscar causa raíz antes de reparar |
| Carcasa dañada junto con engranajes | Comparar reparación mayor vs equipo nuevo |
Errores comunes
Un error frecuente es cambiar el engranaje dañado sin revisar los rodamientos. Si el rodamiento tiene juego, el nuevo engranaje puede trabajar desalineado y volver a dañarse.
Otro error es fabricar un engranaje solo copiando medidas visibles. Para que el componente funcione correctamente, también se deben revisar geometría, material, dureza, tratamiento térmico y contacto con su pareja de engrane.
También es común reparar sin revisar la causa de la falla. Si el daño fue provocado por sobrecarga, mala lubricación, contaminación del aceite o desalineación, el problema puede repetirse aunque se instalen piezas nuevas.
Cierre
Los engranajes dañados en un reductor industrial son una señal que debe revisarse con cuidado. Desgaste, dientes quebrados, picaduras, ruido, vibración o partículas metálicas en el aceite pueden indicar una falla interna que seguirá avanzando si el equipo continúa operando sin diagnóstico.
Antes de decidir si conviene reparar o reemplazar, es recomendable evaluar el estado completo del reductor y las condiciones reales de operación.
En ARRANKE podemos ayudarte a revisar reductores con engranajes dañados, evaluar alternativas de reparación, cambio de componentes, fabricación de repuestos o reemplazo equivalente según la condición del equipo y la aplicación.
